4A 架构关键词

业务架构：战略，价值链，端到端，业务流程，业务组件，自上而下分解

应用架构：系统建设，系统集成，中台，自下而上抽象

技术架构：技术选型，框架，PaaS 平台，云原生，DevOps，微服务，容器化，部署架构

数据架构：数据标准，数据采集加工，数据入湖，数据治理，数据共享服务，数据安全，数据质量，数据架构

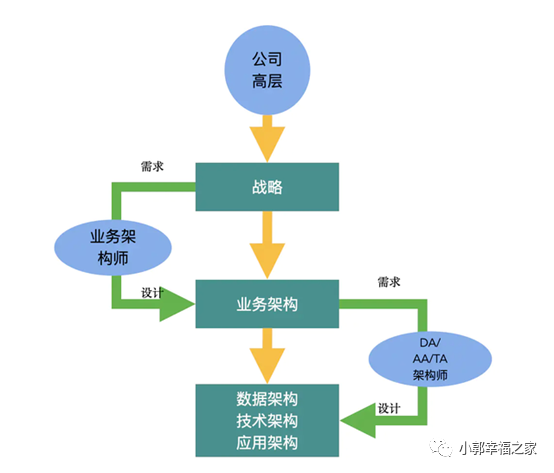

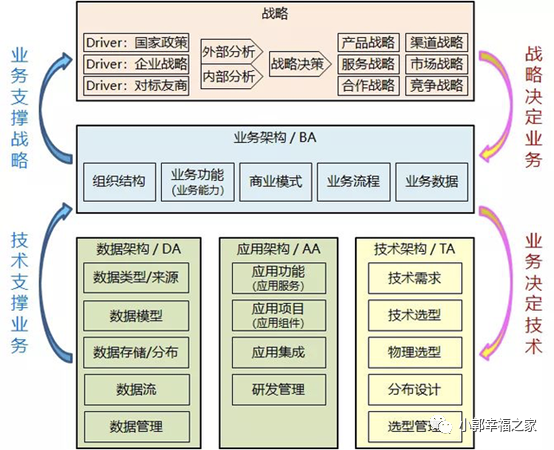

4A 架构之间的关系如图：

---

业务架构

目的：

根据企业战略，以价值链梳理分析业务开展流程，识别上下游依赖关系，从业务和产品的视角，描述整个平台或者产品的实现

设计步骤：

1. 识别战略，走访业务部门，问卷调查
2. 外部因素，根据宏观背景（风口），行业空间（天花板），竞争情况（赛道），上下游产业链做规划
3. 内部因素，根据商业模式，技术壁垒和资源投入进行规划

如何绘制业务架构图：

一理场景画流程，二列页面和模块，三把功能来聚类，四五纵横法上阵

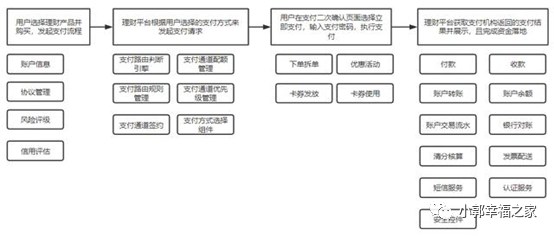

A）根据用户操作流程，罗列功能模块

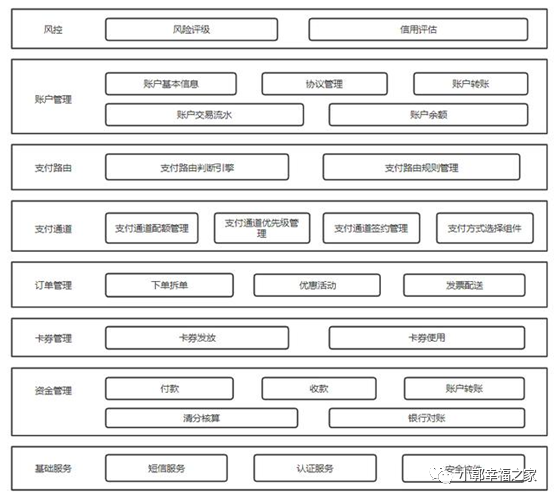

B）形成功能矩阵

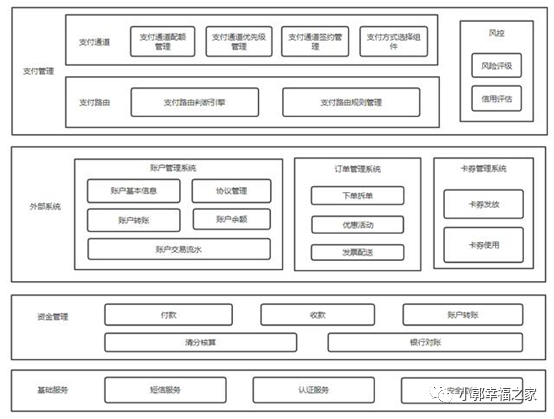

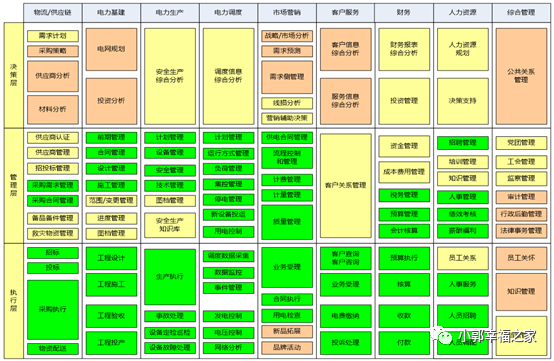

C）横向分层，纵向分层

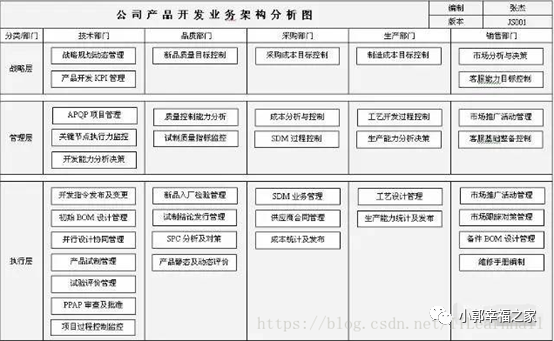

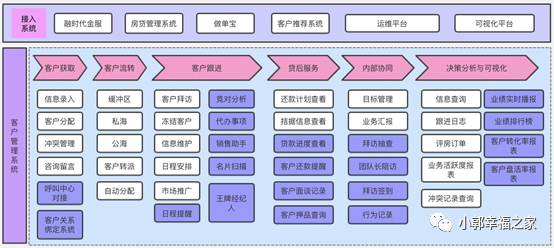

另一种业务架构画法参考：

---

应用架构

目的：

支持业务和数据处理需要哪些应用系统，完成从业务到 IT 的转换

设计步骤：

1. 根据业务架构图，做业务到 IT 的转换，识别应用程序和组件 （上接业务）
2. 优化应用程序和组件，该拆分就拆分，该聚合就聚合 （核心设计）
3. 设计应用与业务功能，流程，数据的关系（核心设计）
4. 设计应用集成，交互，开发 （下接开发）

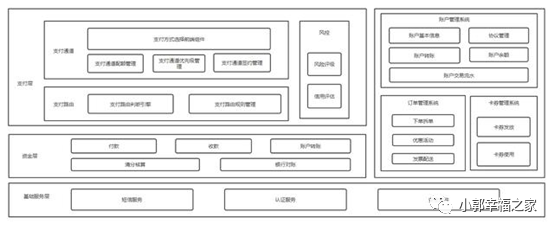

如何绘制应用架构图：

---

技术架构

目的：

支持应用系统所需的技术架构，技术组件，技术选型

设计步骤：

1. 根据应用架构，进行技术支撑分析，识别技术支撑的必要条件
2. 技术选型，包括开发架构，技术产品，开发技术栈，开发平台，运行平台
3. 技术影响分析，成本，难易度，规划，治理

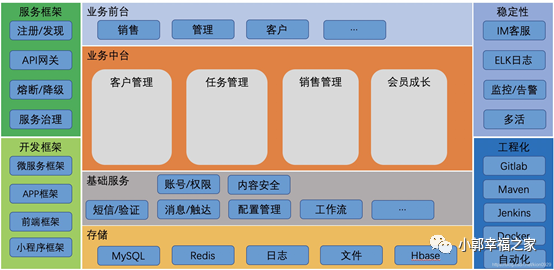

如何绘制技术架构图：

---

数据架构

目的：

描述企业数据来源，数据资产管理，数据治理，数据共享开放

设计步骤：

1. 上接业务，分析数据需求，识别数据类型，采集数据
2. 数据模型设计，概念模型（识别业务域），逻辑模型（实体关系 ER），物理模型（表字段）
3. 数据治理，数据安全合规，数据质量管理
4. 数据共享开放，支撑业务决策，业务创新

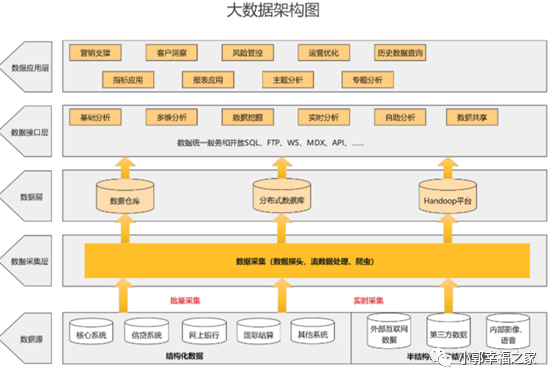

如何绘制数据架构图：
